Hardware

Dieses 3D Modell auf MakerWorld war der Anfang: LED Matrix Clock (Modell-ID: 898272)

Der Druck ging problemlos, dafür habe ich folgende Materialien verwendet:

• BambuLab Grau
• ein PLA transparentes Glitzer Filament (PLA, 1.75mm) von iSANMATE (Amazon)

Die elektronischen Bauteile sind:

• ein ESP Wemos D1 Mini (Aliexpress, Amazon)
• ein MAX7219 4x 8×8 LED Display (Aliexpress, Amazon)

Die Verkabelung zwuischen dem ESP und dem Display ist:

 ESP8266 ----- Max7219
  VCC ------------- VCC
  GND ------------- GND
  D8  ------------- DIN
  D7  ------------- CS
  D6  ------------- CLK

Software

Die Software ist im Github gespeichert (aktuell noch nicht final): https://github.com/voyagersoft/esp-led-uhr

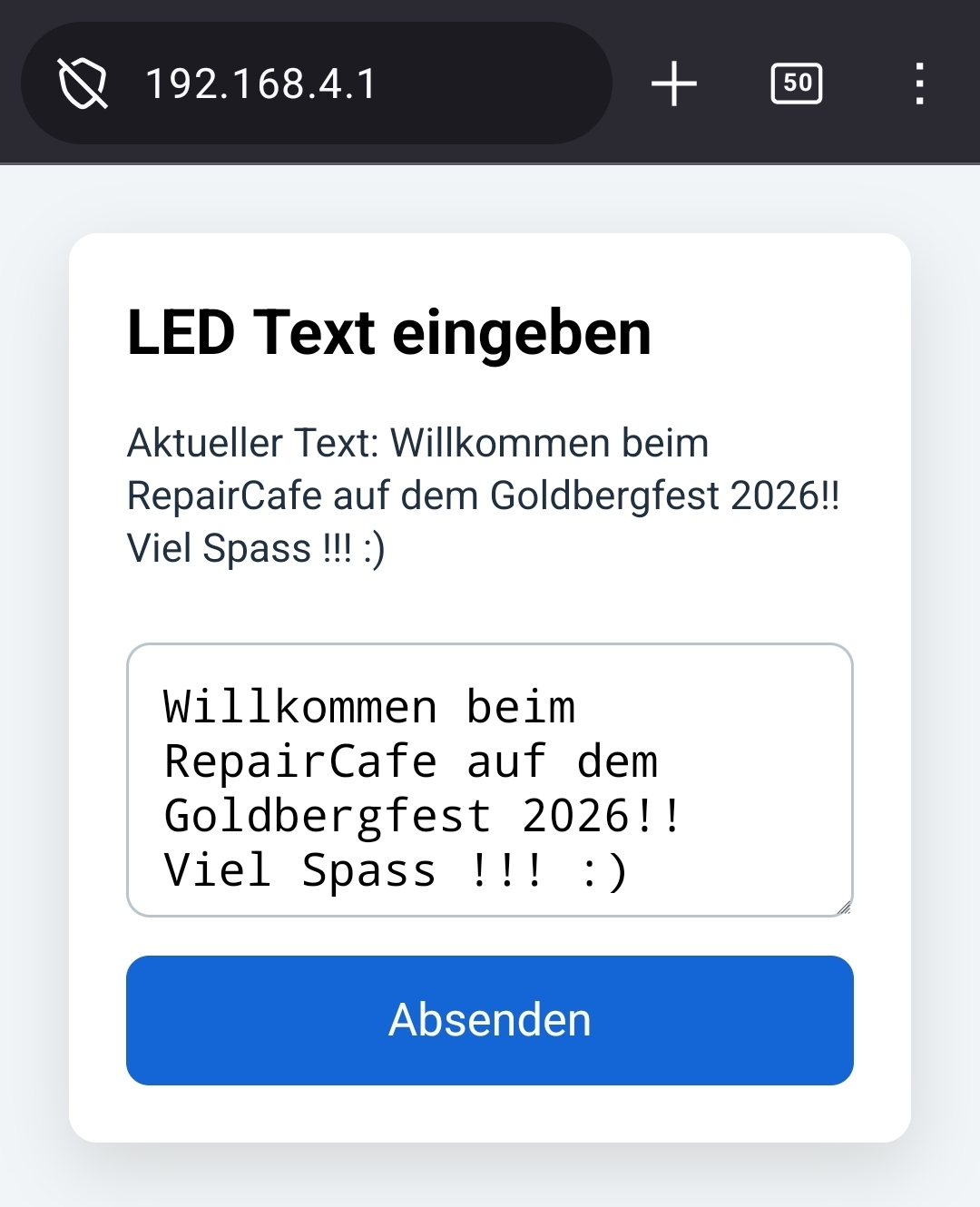

Aktuell wird ein WLAN Accesspoint geöffnet, und man kann in einem Eingabefeld den Text eingeben der dann als Laufschrift auf dem Display läuft.

In einer älteren Version wurde Beispiel-Texte auf dem Display angezeigt.
